| Luogo di origine: | Wuhan |
| Marca: | HEOS |
| Numero di modello: | HITV (- d) |
| Quantità di ordine minimo: | 1 |
|---|---|
| Tempi di consegna: | 30 GIORNI |
| nome: | tavola di tasso di 3 assi con la camera di temperatura | modello: | WKZT3-60 |
|---|---|---|---|
| Il peso della Tabella: | Circa 2950KG | Dimensione di superficie della Tabella: | φ840mm |
| Planarità di superficie della Tabella: | 0.05mm | Battitura di superficie della Tabella: | 0.03mm |
| Evidenziare: | Tabella di tasso di 2 assi,Singola Tabella di tasso di asse |
||
Simulatori di moto di 3-asse
Quando un dispositivo nell'ambito della prova deve essere stimolato con i movimenti simultanei intorno a tre asce, quindi un prodotto dalla gamma giroscopica del simulatore di moto di ACUTRONIC è la giusta scelta.
La simulazione indipendente di moto in tre asce le rende molto versatili: Sono usate come i sistemi di prova (IGTS) di orientamento inerziale, per prova del Hardware-In--ciclo (HWIL), per la prova dei dispositivi di puntamento Optronic (EOTS) e molte altre applicazioni.

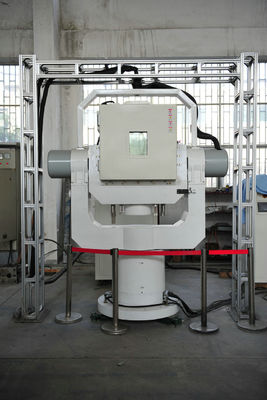

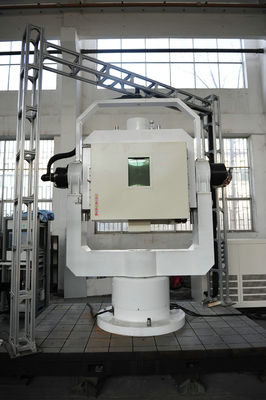

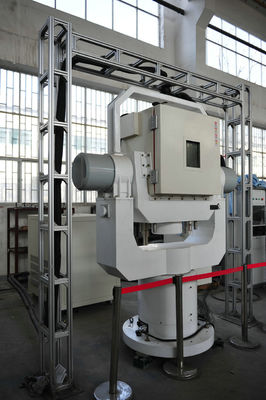

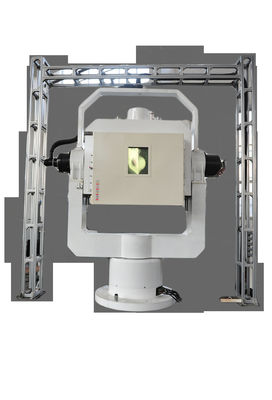

| Tavola di tasso di asse WKZT3-60 3 con la camera di temperatura | |
| Descrizione | La tavola di tasso di asse WKZT3-60 3 con la camera della temperatura si applica 3 la struttura di asse U-U-T. Può da effettuare la prova multifunzionale di simulazione nello stato del livello e della bassa temperatura. Fornisce la posizione, il tasso, oscillazione, la prova etc.and di bassa temperatura e di livello soddisfa la richiesta di tutti i prove funzionali ed esperimenti del sistema inerziale e delle parti inerziali. |
| Spec. tecnica principale. | |
| Carico utile: | ≥60Kg (100Kg nel massimo) |
| Dimensione dell'installazione del dispositivo misurato: | 60mm×600mm×600mm |
| Il peso della Tabella: | Circa 2950Kg |
| Dimensione di superficie della Tabella: | φ840mm |
| Planarità di superficie della Tabella: | 0.05mm |
| Battitura di superficie della Tabella: | 0.03mm (prova invece di D=450mm) |
| Magnetismo di superficie del residule della Tabella: | ≤1Gs (superficie qui sopra della tavola di 1cm) |
| Errore di vacillazione: | ±2 ″ |
| Riduce la verticalità: | ±2 ″ |
| Gamma rotazionale di angolo: | Continuo, illimitato |
| Serratura di posizione: | 0° e 90° |
| Modo di funzionamento | Posizione, tasso, oscillazione |
| Anello di contatto: | Anello di contatto dell'utente (numero e potere su misura) |
| Gabinetto di controllo elettrico: | Gabinetto a 19 pollici standard |
| Sistema informatico: | Computer di controllo industriale, interfaccia di Windows, RS422, Ethernet (≥100Mbps), Ricevendo segnale sincronizzato impulso (≥100Hz) |
| Misura di sicurezza: | Stato di protezione di stato e di sicurezza di sistema della visualizzazione in tempo reale, tolleranza ai guasti della presa che controlla per vedere se c'è il comando impedire misoperation. |
| Temperatura di Amibient: | 20℃±5℃ |
| Accuratezza di misurazione di posizione angolare: | ±2 ″ |
| Risoluzione di misurazione di posizione angolare: | 0,36 ″ |
| Ripetibilità di misurazione di posizione angolare: | ±1 ″ |
| Accuratezza di controllo di posizione angolare: | ±1 ″ |
| Gamma di tasso: | Interno: ±0.001~400°/s; Mezzo: ±0.001~300°/s; Esterno: ±0.001~200°/s; Tasso massimo di legame giroscopico: ±60°/s |
| Risoluzione di tasso: | 0.0001°/s |
| Accuratezza e stabilità di tasso: | ω ω<1> ≥10°/s del ω<10> 1°/s≤: ≤1×10-5 (360°average) |
| Accelerazione massima: | 500°/s2 interno, 200°/s2 medio, 100°/s2 esterno |
| Dati dell'oscillazione: | Interno (passo): L'ampiezza 0°~±45°, il periodo ≥40s dell'oscillazione dell'oscillazione, sincronizza regolabile; Mezzo (rotolo): Oscilli l'ampiezza 0°~±10°, l'oscillazione period≥10s, sincronizzi regolabile; Esterno (deviazione della rotta): Oscilli l'ampiezza 0°~±200°, il periodo 5s~50s dell'oscillazione, sincronizzi regolabile. |
| Dimensione interna della camera di temperatura: | 850mm (L)×850mm (W)×700mm (H) |
| Gamma del controllo della temperatura: | -55℃~+125℃ |
| Accuratezza ed uniformità del controllo della temperatura: | ≤±1℃ (camera vuota) |
| Tasso dell'ascensore di temperatura: | ≥3℃/min |
| Materiale della camera di temperatura: | Inwall e gli esterni di sei superfici sono metallo, mezzo è materiale di isolamento termico |
| Modo di refrigerazione di camera di temperatura: | Refrigerazione meccanica del compressore |
| Modo di raffreddamento di camera di temperatura: | Raffreddamento a aria |
| Modo del driver: | Driver diretto del motore di coppia di torsione |
